Чи замислювалися ви, що насправді відбувається за півсекунди між наведенням телефону на QR-код і переходом на вебсторінку? Цей процес швидший, ніж здається, і його розуміння допоможе вам створювати коди, які надійно скануються щоразу.
Що таке QR-код насправді
QR-код — це двовимірна матриця чорно-білих квадратів, розташованих в унікальному візерунку. На відміну від традиційного штрих-коду, який кодує дані в одній горизонтальній лінії різної ширини смуг, QR-код зберігає інформацію як по горизонталі, так і по вертикалі. Саме це забезпечує йому значно більшу ємність даних і робить його читабельним з різних орієнтацій.
Кожен QR-код складається з кількох функціональних областей:
- Шаблони пошуку – три великі квадрати в кутах, які допомагають сканеру знайти код, визначити його орієнтацію та знайти його краї, навіть якщо код нахилений
- Шаблони синхронізації – чергування чорно-білих модулів, що проходять між шаблонами пошуку, які визначають структуру сітки та допомагають сканеру правильно визначити розмір кожного модуля
- Тиха зона – порожній білий відступ навколо коду, щонайменше чотири модулі завширшки, який відокремлює його від навколишньої графіки, щоб сканер міг виявити його межі
- Інформація про формат – спеціальна область біля шаблонів пошуку, яка зберігає рівень виправлення помилок і шаблон маскування, щоб сканер точно знав, як інтерпретувати дані
- Модулі даних – окремі чорно-білі квадрати, де зберігається фактичний закодований вміст, що зчитується як двійкові одиниці (чорний) і нулі (білий)
Дані в цих модулях можуть бути закодовані в кількох режимах: лише числовий, буквено-цифровий, 8-бітові двійкові байти або кандзі. QR-код Версії 1 має розмір 21×21 модуль; код Версії 40 розширюється до 177×177 і може містити до 7089 числових символів, 4296 буквено-цифрових символів або 2953 байти двійкових даних. Дізнайтеся більше про те, як працюють ці компроміси, у посібнику до обмеження даних QR-коду.

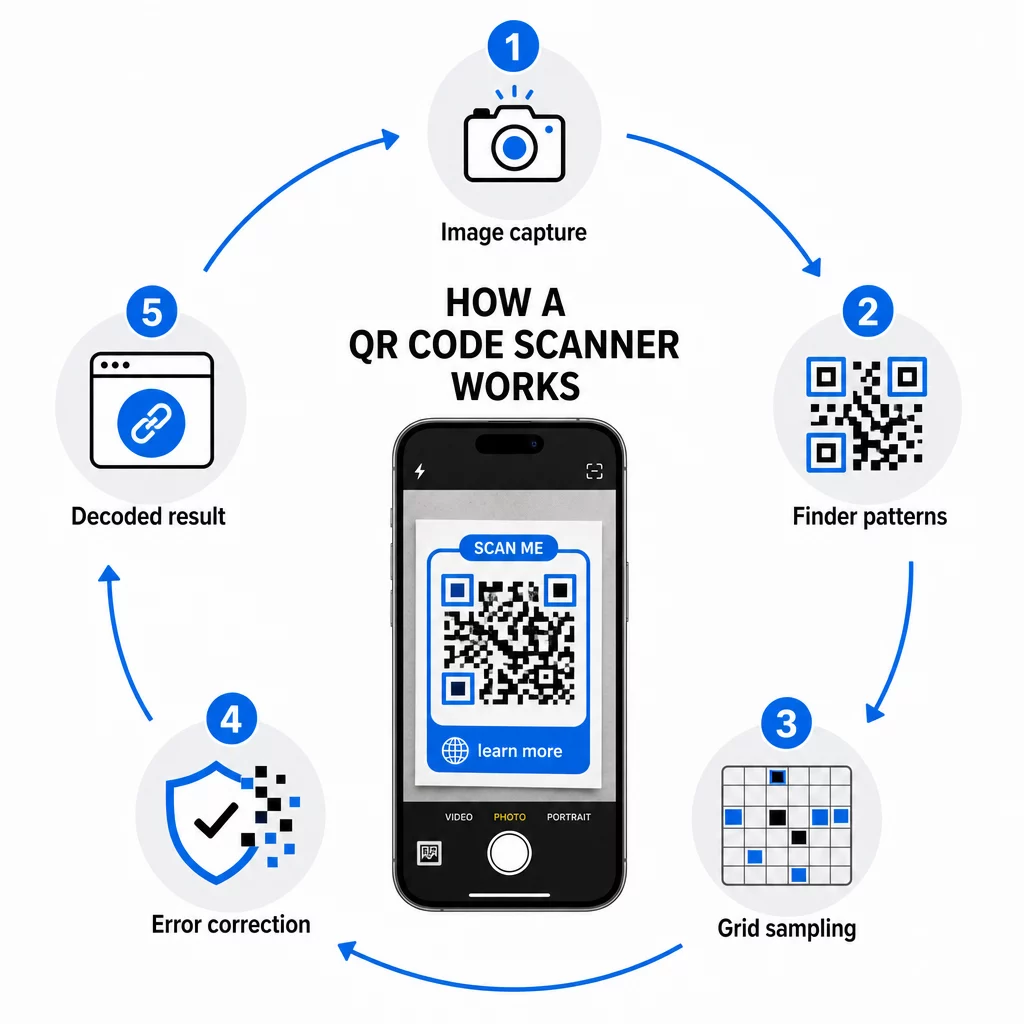

Процес сканування, крок за кроком
Коли ви наводите камеру на QR-код, багатоетапний процес розгортається за мілісекунди.
Крок 1: Зйомка зображення
Камера захоплює двовимірну сітку як візуальне зображення. Це вихідні дані – фотографія чорно-білого візерунка. Більшість сучасних камер смартфонів можуть впоратися з цим без спеціального додатка для сканування. Якщо ви хочете зрозуміти повний спектр способів запуску сканування на різних пристроях, посібник зі сканування QR-кодів детально охоплює робочі процеси для iPhone, Android, планшетів і настільних комп'ютерів.
Крок 2: Виявлення шаблону
Програмне забезпечення сканера використовує розпізнавання образів для визначення місцезнаходження QR-коду на зображенні. Воно шукає три шаблони пошуку в кутах. Після їх виявлення сканер визначає:
- Де код розташований у кадрі
- В якому напрямку він орієнтований (навіть якщо повернутий або трохи перекошений)
- Де знаходяться краї коду
Цей крок пояснює, чому QR-коди залишаються читабельними під кутом – шаблони пошуку надають алгоритму достатньо геометрії для корекції спотворень.
Крок 3: Вибірка сітки та вилучення даних
Після встановлення положення та орієнтації коду сканер зчитує шаблони синхронізації та маркери вирівнювання, щоб зрозуміти структуру сітки. Потім він вибирає кожен модуль за певним зигзагоподібним шляхом – справа наліво, вгору, потім вниз – починаючи з відомої позиції та проходячи через кожен модуль даних, доки не буде досягнуто кінцевого індикатора.
Проходячи цим шляхом, сканер зчитує:
- A індикатор режиму (чотири модулі), що вказує тип кодування – числовий, буквено-цифровий, байтовий або кандзі
- A індикатор кількості символів що вказує, скільки символів закодовано
- Решта кодових слів даних до кінця потоку даних
Крок 4: Виправлення помилок
Після зчитування модулів даних сканер обробляє кодові слова виправлення помилок. QR-коди використовують виправлення помилок Ріда-Соломона, яке вбудовує надлишкові дані, що дозволяють відновити оригінальний вміст, навіть якщо частина коду фізично пошкоджена або прихована.
Існує чотири стандартизовані рівні виправлення помилок:
| Рівень | Можливість відновлення | Найкраще підходить для |
|---|---|---|
| L (низький) | ~7% | Чисті внутрішні приміщення |
| M (середній) | ~15% | Загальні маркетингові матеріали |
| Q (квартиль) | ~25% | Промислове або зовнішнє використання |
| H (Високий) | ~30% | Коди з логотипами, суворі умови |
Вищий рівень виправлення помилок означає, що код може витримати більше пошкоджень, але також вимагає більше модулів, роблячи загальний символ щільнішим. Якщо ви додаєте логотип до QR-коду або розміщуєте його десь, де він піддається впливу погодних умов, вибір рівня H є правильним рішенням. Для глибшого розуміння того, як цей компроміс реалізується на практиці, дивіться статтю про як працює виправлення помилок у редагованих QR-кодах.
Крок 5: Декодування до читабельного для людини вмісту
Після реконструкції бітів даних сканер декодує двійкову послідовність відповідно до режиму кодування QR-коду. Чорні квадрати стають одиницями, а білі – нулями. Цей двійковий рядок потім перетворюється на зрозумілий для людини вміст – URL-адресу, номер телефону, блок тексту, контактну інформацію або будь-який інший тип даних, для перенесення якого код був спочатку створений.
Якщо код містить URL-адресу, ваш пристрій виводить запит на її відкриття. Це момент, коли процес сканування передається вашому браузеру або додатку.
Спробуйте безкоштовний сканер QR-кодів від Pageloot Потрібно декодувати QR-код безпосередньо із зображення або веб-камери? The Сканер QR-кодів Pageloot працює в будь-якому сучасному браузері – завантаження програми не потрібне.
Чим QR-сканери відрізняються від сканерів штрих-кодів
Основні фізичні принципи схожі: обидва типи сканерів освітлюють шаблон, виявляють відбите світло та декодують результат. Але стандартний лазерний сканер штрих-кодів зчитує в одній горизонтальній лінії, тому він може обробляти лише 1D штрих-коди. Для зчитування 2D QR-коду потрібен датчик на основі зображення, який захоплює весь шаблон одночасно.
Для прямого порівняння того, як ці два формати відрізняються за можливостями та варіантами використання, the пояснення сканера штрих-кодів детально охоплює систему освітлення, датчик та компоненти декодера – і the порівняння штрих-коду та QR-коду розбиває, який формат має більше сенсу для різних бізнес-додатків.

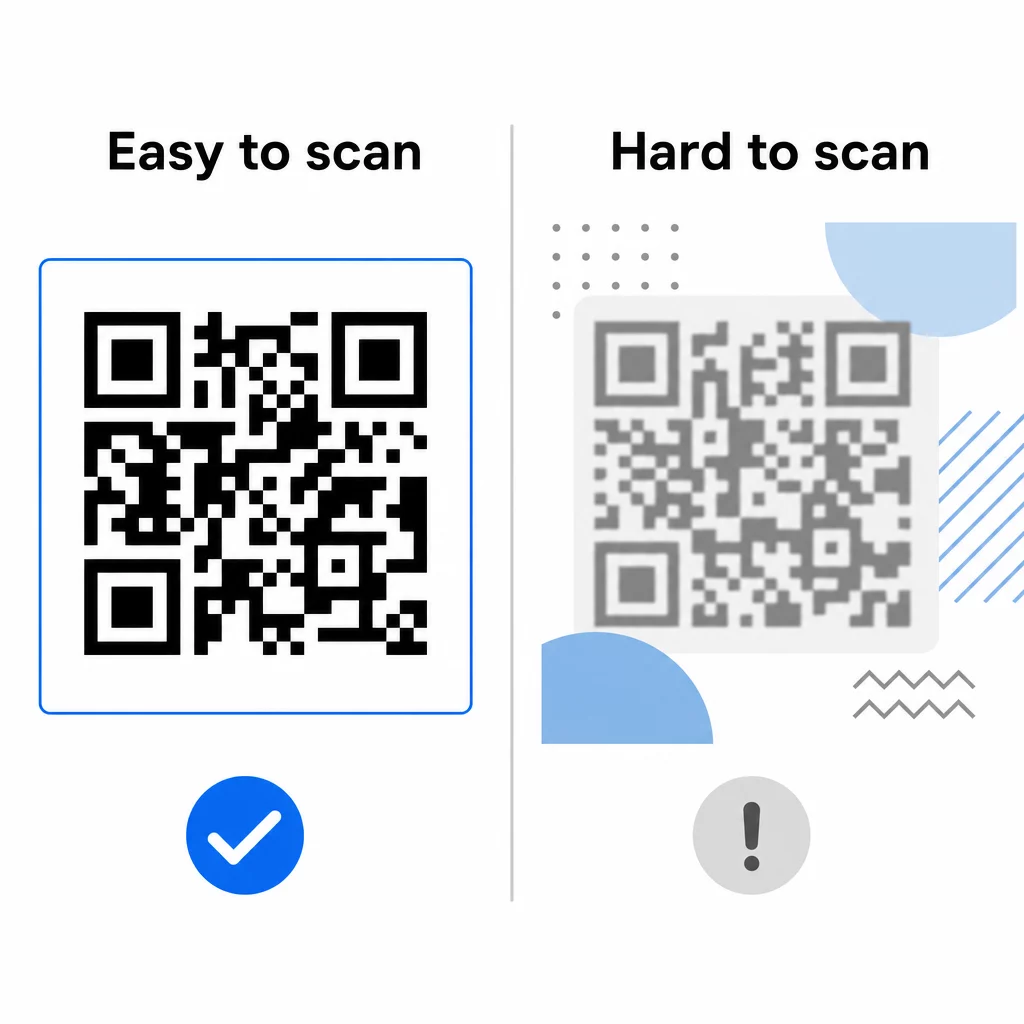

Що робить QR-код легким (або важким) для сканування
Розуміння процесу сканування показує, чому певні дизайнерські рішення шкодять читабельності:
- Низький контраст – сканер розрізняє модулі за різницею у відбитті світла між чорними та білими областями; код, надрукований сірим кольором на блідому фоні, не проходить цей тест
- Відсутня тиха зона – без чіткого білого поля сканер не може надійно визначити краї коду, особливо якщо навколишній текст або графіка знаходяться близько
- Занадто малий для відстані перегляду – застосовується правило 10:1: на кожні 10 см відстані сканування код має бути щонайменше 1 см завширшки; практичний мінімум для друку з близької відстані становить 2×2 см
- Інвертовані або нетрадиційні кольори – світлі модулі на темному фоні можуть заплутати розпізнавання образів у деяких сканерах
- Розмите або піксельне зображення – растрові зображення низької роздільної здатності розпадаються при друці; векторні формати, такі як SVG або EPS, залишаються чіткими за будь-якого розміру
Для вичерпних рекомендацій щодо розміру, контрасту, розміщення та тестування стаття про рекомендацій щодо читабельності QR-кодів охоплює кожен фактор з конкретними рекомендаціями.
Створюйте коди, призначені для сканування Цей Генератор QR-кодів Pageloot дозволяє створювати, налаштовувати та тестувати QR-коди з правильною корекцією помилок, контрастом та форматом для вашого конкретного випадку використання – а динамічні коди можна оновлювати після друку без створення нового зображення.
Статичні проти динамічних QR-кодів: Що бачить сканер
З точки зору сканера, кожен QR-код виглядає однаково: матриця модулів, що кодує рядок даних. Різниця між статичними та динамічними кодами полягає в тому, що ці дані містять.
A статичний QR-код кодує кінцеве призначення безпосередньо – повна URL-адреса, текст або контактна інформація вбудовуються в модулі під час створення. Зміна вмісту означає створення нового коду.
A динамічний QR-код кодує коротку URL-адресу перенаправлення, яка вказує на сервер. При скануванні це перенаправлення переводить користувача до будь-якого призначення, яке наразі встановив власник коду. Це означає, що фізичний код ніколи не змінюється, але його поведінку можна миттєво оновити. Динамічні коди також дозволяють відстежувати сканування – кожне сканування реєструє точку даних, яка показує, коли і де код був відсканований, на якому пристрої та як часто.
Якщо кампанія QR-кодів має бути вимірною або пов'язаний вміст може змінюватися, динамічні коди є практичним вибором. Для компаній, які порівнюють повний спектр опцій додатків-сканерів і те, на що звертати увагу в інструменті сканування, Порівняння програм для сканування QR-кодів охоплює основні варіанти.
Поширені запитання
Ні. Більшість смартфонів з iOS 11 або новішою версією та сучасні пристрої Android можуть сканувати QR-коди безпосередньо через вбудований додаток камери. Для більшого контролю – наприклад, сканування зі збереженого зображення або перевірки історії сканувань – спеціалізований інструмент, такий як сканер QR-кодів Pageloot, працює з будь-якого браузера без встановлення.
Найпоширенішими причинами є низький контраст, відсутність тихої зони, код, занадто малий для відстані перегляду, або зображення, занадто розмите для розрізнення модулів. Старіші пристрої з камерами нижчої роздільної здатності більш чутливі до цих проблем. Тестування на кількох пристроях перед друком та використання вищих рівнів виправлення помилок (Q або H) зменшує ймовірність збоїв. Повний список причин та виправлень дивіться у посібнику «QR-код не працює».
QR-код версії 40 з найнижчим рівнем виправлення помилок може кодувати до 7089 числових символів, 4296 буквено-цифрових символів або 2953 байти бінарних даних. На практиці коротші URL-адреси та простіший вміст створюють менш щільні коди, які скануються швидше та надійніше. Повний опис версій, ємності та компромісів виправлення помилок висвітлено в посібнику з обмежень даних QR-коду.
